Ověřený Vodoměrná šachta ABV 1200 x 1500 mm

Popis

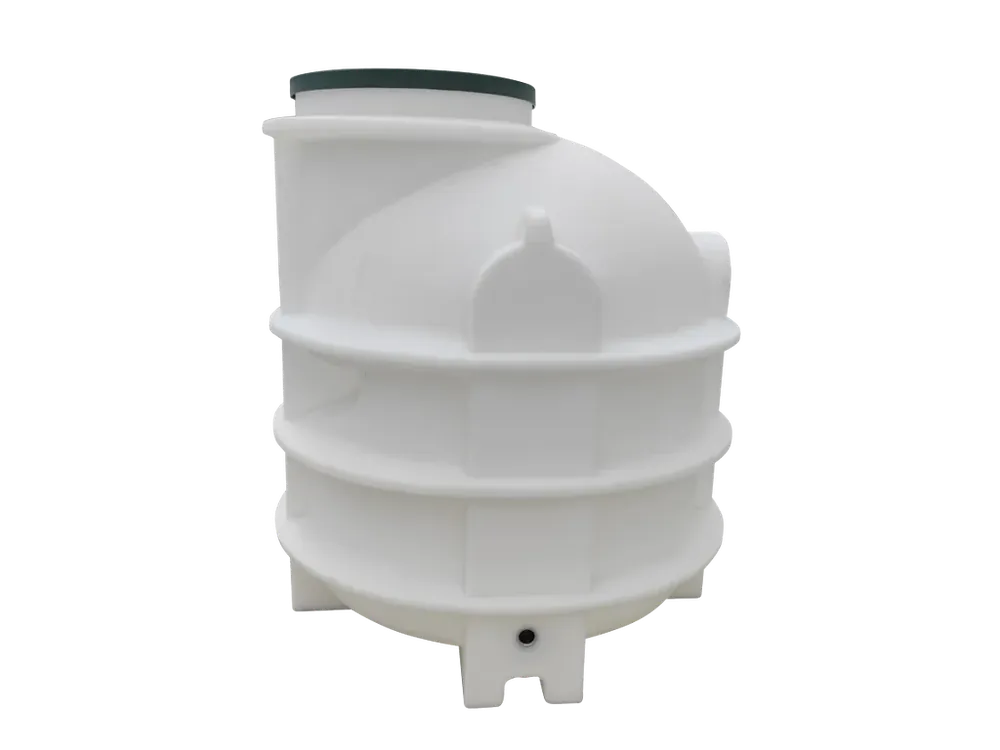

Samonosná vodoměrná šachta ABV 1200 x 1500 mm, DN 32

Šachta určená pro instalaci vodoměru, lze ji však využít i jako retenční nádrž. Šachta je samonosná, bez potřeby betonování, instalace je na zhutněný podklad a obsyp zeminou bez ostrých kamenů a jiných předmětů.

Rozsah dodávky:

• Samonosná šachta o rozměrech 1200 x 1500 mm
• Plastový UV stabilní poklop v zelené barvě
• Samosvorné PVC přechodky DN32
• Bezpečnostní plastový zámek (2 ks ) + klíč
• Integrovaná stupadla

Šachta je na protilehlých stranách osazena kovový zástřikem s vnitřním závitem 1“

Šachta je vyrobena metodou rotačního tváření plastů, je z jednoho kusu. Šachta je 100 % vodotěsná a bezešvá. Žádné lepení ani svařování.

Materiál použitý k výrobě je PE 1. jakosti, bez recyklovaného plastu. Záruka na šachtu je 10 let, životnost je neomezena – nedochází v průběhu let k degradaci.

Vlastnosti vodoměrných šachet ABV:

• Rozměr a provedení odpovídá doporučení od VaK
• Jednoduchá montáž bez betonáže
• 2 ks manipulačních ok
• Nášlapné schody uvnitř šachty
• Žebrová konstrukce zaručuje vysokou stabilitu a pevnost
• Velice silný a pevný materiál, 100 % těsnost
• Záruka 10 let, životnost neomezena

Tip pro instalaci:

Pro osazení šachty hlouběji pod terén využijte náš prodlužovací nástavec 250 mm. Nástavec je plně kompatibilní a zachovává vodotěsnost celého systému.

Pokyny pro instalaci (ve zkratce)

1. Vykopejte jámu o cca 50 cm širší, než je vnější průměr šachty.
2. Vytvořte 1015 cm silný podklad ze zhutněného písku nebo štěrkopísku (frakce 04 mm).
3. Usaďte šachtu a vyrovnejte ji do vodorovné polohy.
4. Provádějte postupný obsyp tříděnou zeminou nebo pískem po vrstvách (cca 2030 cm) a každou vrstvu mírně hutněte.
5. Drčte se Montážního návodu PDF

Důležité upozornění:

V případě výskytu vysoké hladiny spodní vody nebo instalace v pojezdových plochách (příjezdové cesty) vždy konzultujte postup s projektantem. Pro tyto případy doporučujeme osazení těžkým litinovým poklopem s roznášecím prstencem.

Soubory ke stažení:

Montážní návod – Vodoměrná šachta ABV

Výkresový podklad – Vodoměrná šachta ABV

Výkresový podklad Instalace – Vodoměrná šachta ABV
