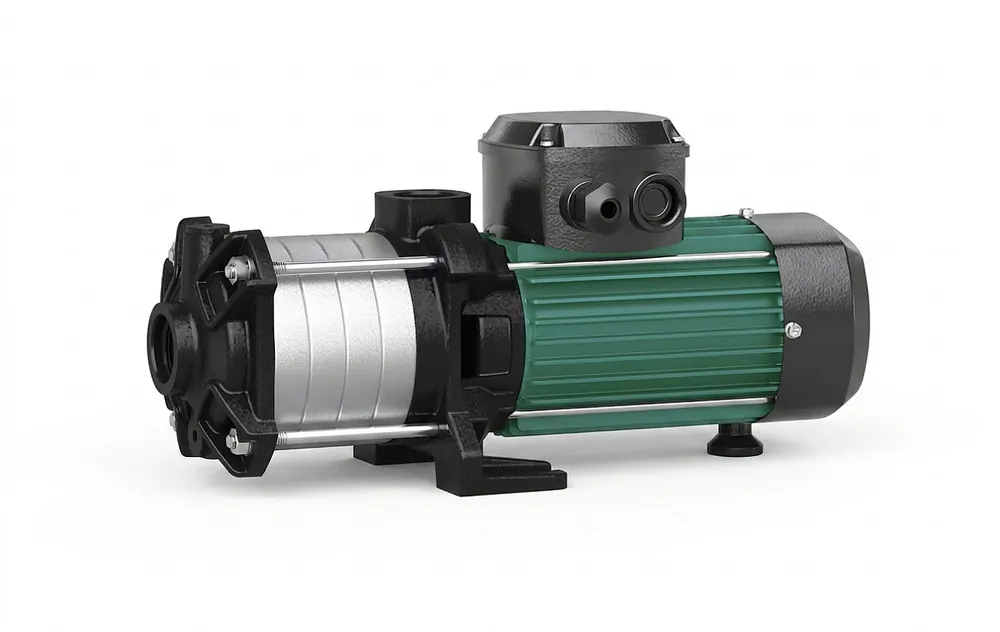

Vícestupňové vysokotlaké čerpadlo Wilo MEDANA CH1-LC.204-5/E/E/10T (4233361) Vrácení Zdarma

Popis

Wilo-Medana CH1-LC.204-5/E/E/10T je vícestupňové odstředivé čerpadlo s horizontální osou, určené pro rozvod a zvyšování tlaku vody, nikoliv pro samonasávací provoz. Skříň čerpadla je z šedé litiny, hydraulika z nerezové oceli 1.4307, těsnění hřídele EPDM. Provedení .204-5 znamená čerpací výkon 2 m³/h se 4 oběžnými koly.

Kde čerpadlo využijete

Čerpadlo je určeno pro rozvod a zvyšování tlaku vody, do průmyslových systémů, chladicích okruhů a čisticích či zavlažovacích systémů. Čerpá teplou i studenou vodu, vodu s obsahem glykolu nebo jiné nízkoviskózní kapaliny bez minerálních olejů, abrazivních látek nebo dlouhých vláken. Nelze jej použít pro čerpání hořlavých nebo výbušných kapalin.

Konstrukce a ochrana motoru

Sací i výtlačné hrdlo má šroubové spojení s axiálním sáním a radiálním výtlakem nahoru. Těsnění hřídele řeší standardizovaná mechanická ucpávka. Jednofázová provedení mají integrovanou termickou ochranu motoru s automatickým resetem a kondenzátor zabudovaný přímo ve svorkovnici.

Provoz s frekvenčním měničem

Otáčky čerpadla lze regulovat frekvenčním měničem v rozsahu 40100 % jmenovitých otáček. Aby nedocházelo k přetížení vinutí motoru, nesmí měnič generovat nárůst napětí větší než 500 V/s ani napěťové špičky nad 650 Vpři vyšších hodnotách je nutný LC (motorový) filtr mezi měničem a motorem.

Provozní parametry:

• Maximální provozní tlak: 10 bar
• Maximální vstupní (sací) tlak: 6 bar
• Teplota média: -20 °C až +90 °C (těsnění EPDM)
• Okolní teplota: -15 °C až +50 °C

• Krytí motoru: IP55 (platí jen bez odstranění kondenzačních zátek)
• Napájení: 50 Hz, třífázové, 230 V () … 400 V (Y), IE3
• Vlhkost prostředí: do 90 % bez kondenzace
• Nadmořská výška: do 1 000 m (nad tuto výšku na vyžádání)

Časté dotazy

Ne. Wilo-Medana CH1-LC je vícestupňové odstředivé čerpadlo, které není samonasávacípřed spuštěním musí být vždy naplněné kapalinou, jinak hrozí jeho poškození.

Teplou nebo studenou vodu, vodu s obsahem glykolu a další nízkoviskózní kapaliny bez minerálních olejů, abrazivních látek nebo materiálů s dlouhými vlákny. Čerpání hořlavých nebo výbušných kapalin je zakázáno.

Elektrické připojení musí provést pouze elektroinstalatér autorizovaný místním dodavatelem energie, v souladu s místními předpisy. Čerpadlo musí být před zapojením bez napětí a řádně uzemněné.

Během běžného provozu není vyžadována žádná zvláštní údržba. Před obdobím mrazů, pokud čerpadlo nepoužíváte, je potřeba jej vypustit uzavřením šoupat a otevřením plnicího a vypouštěcího šroubu.

Ano, otáčky lze nastavit frekvenčním měničem v rozsahu 40100 % jmenovitých otáček. Při vyšším nárůstu napětí je nutné mezi měnič a motor doplnit LC (motorový) filtr, který specifikuje výrobce měniče.
